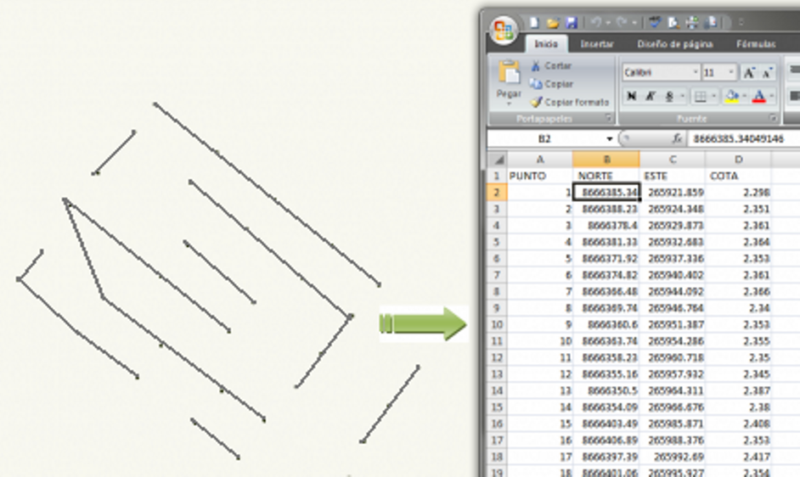

Esta rutina generada Autolisp para AutoCAD, te permite exportar los puntos de las coordenadas de los extremos de las líneas seleccionadas hacia un archivo CSV de Microsoft Excel.
Las coordenadas exportadas corresponden al punto inicial y final de las líneas, por lo que en el caso de las líneas estén unidas por el mismo punto, el lisp leerá 2 veces la misma coordenada.
En este caso, si se desea se deberá de considerar la opción de ordenar las coordenadas y eliminar las que se encuentren duplicadas, las coordenadas exportadas tienen el formato P,N,E,C (Punto, Norte=Y, Este=X, Cota=Z) y como se exporta a un archivo CSV (separado por comas), al abrir el archivo cada valor ocupará su celda independiente y en forma ordenada.
Para utilizar la rutina debes de hacer lo siguiente:
- Carga el archivo lisp en AutoCAD.
- Ingresa el nombre del comando: EL3
- Selecciona las líneas de las cuales se exportarán las coordenadas del punto inicial y final.
- Indica la ubicación y el nombre del archivo CSV en que se generarán las coordenadas exportadas.
