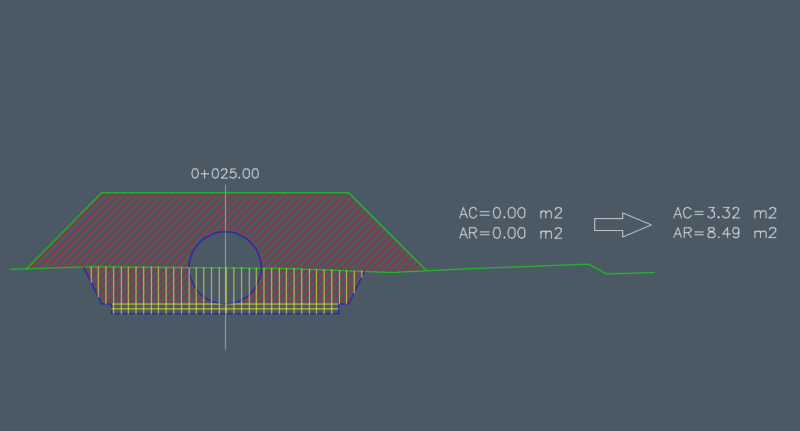

Esta rutina te permite obtener áreas de los sombreados (achurados) de secciones transversales y establecer los valores obtenidos en atributos de bloques seleccionados.
Los sombreados seleccionados deberán de estar en una capa que describa el tipo de área a obtener, por defecto el lisp leerá dos nombres de capas, que son las siguientes: «SombreadoCorte» y «SombreadoRelleno«.
El lisp suma todas las áreas de los sombreados que estan en la capa «SombreadoCorte» y todas las áreas de los sombreados de la capa «SombreadoRelleno» y una vez finalizada la selección de los achurados se procede a actualizar los atributos del bloque de áreas, para ello se de deberá de seleccionar primero el atributo de la progresiva del bloque, este es un atributo invisible, pero el lisp justo antes de la selección lo muestra y luego lo vuelve a ocultar, eso lo realiza mediante el comando «Attdisp», a continuación se seleccionaran los atributos de las áreas de corte y relleno y estas se actualizarán por lo valores de las áreas halladas.
La selección de los objetos se realiza mediante una ventana que abarque todos los achurados incluyendo el texto de la progresiva de la sección.
Para utilizar esta rutina debes de hacer lo siguiente:
- Carga el archivo lisp en AutoCAD.
- Ingresa el nombre del comando: AXA
- Selecciona mediante una ventana toda la sección (todos los achurados de corte y relleno de la sección, incluido el texto de la progresiva de la misma).
- Selecciona uno por uno los atributos del bloque a modificar, empezando por el atributo de la progresiva, luego el del area de corte y por último el atributo del area de relleno.
- El comando finalizará automáticamente luego de haberse seleccionado los atributos de corte y relleno.
Con el lisp se adjunta un archivo CAD de ejemplo para una mayor comprensión del comando.
