Este nuevo comando obtiene el valor de la cota (coordenada Y) de un punto indicado que podría ser un perfil longitudinal o una sección transversal y lo establece como contenido del texto seleccionado.

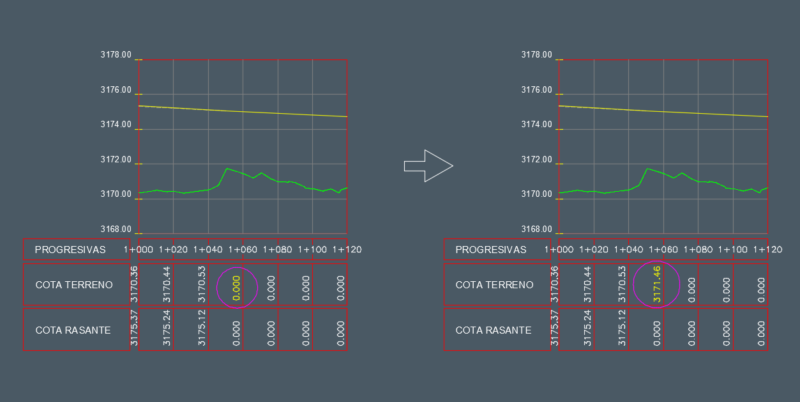

Esta rutina es de mucha utilidad por ejemplo cuando se trabaja con perfiles de terreno y deseamos obtener la cota de un vértice y establecerla en uno de los textos que indican la cota de terreno, también se puede utilizar cuando se trabaja con secciones transversales de terreno y se desea obtener el valor de la cota en el eje de la sección y establecerla en un texto que indicará ese valor de cota.
En este comando se puede indicar que escala tendrá la cota a establecer en el texto, no se trata de la altura del texto seleccionado, sino de la escala que tiene el perfil o la sección a indicar, si tu perfil por ejemplo esta escalado 10 veces en el vertical, deberás de establecer como escala a de la cota en el comando NC de 10, para que de esa manera el comando, haga la división correspondiente y establezca el valor adecuado en el texto seleccionado.
Para utilizar esta rutina se debe de hacer lo siguiente:
- Carga el archivo lisp en AutoCAD.
- Ingresa el nombre del comando: NC
- Indica la escala que tendrán las cotas.
Ingresa el número de decimales que tendrá el texto con la cota obtenida (3 por defecto). - Indica el punto del cual deseas obtener la cota y
- Selecciona el texto el cual será reemplazado por el valor de la cota obtenida o si lo deseas puedes presionar la tecla Enter para solo visualizar la cota obtenida sin reemplazar ningún texto.
