Esta rutina desarrollada en Autolisp y Visual Lisp, te permite mediante la indicación de un punto en una polilinea o eje obtener una longitud o progresiva e insertarla en el plano.
Para ello debes de seleccionar la polilinea e indicar que progresiva es la inicial, debes de verificar que el comando ha obtenido el punto inicial de la polilinea correcto (inicio de eje), sino es asi, puedes cambiar el inicio del eje con la opción que te presenta este comando.
Puedes modificar algunos parámetros por defecto desde el código fuente del mismo, como por ejemplo la altura del texto a insertar.
Ten en cuenta que tu sistema de coordenadas debe de ser positivo, de lo contrario se generará un error al indicar el punto de progresiva o longitud a obtener.
Para utilizar esta rutina debes de hacer lo siguiente:
- Carga el archivo lisp en AutoCAD.

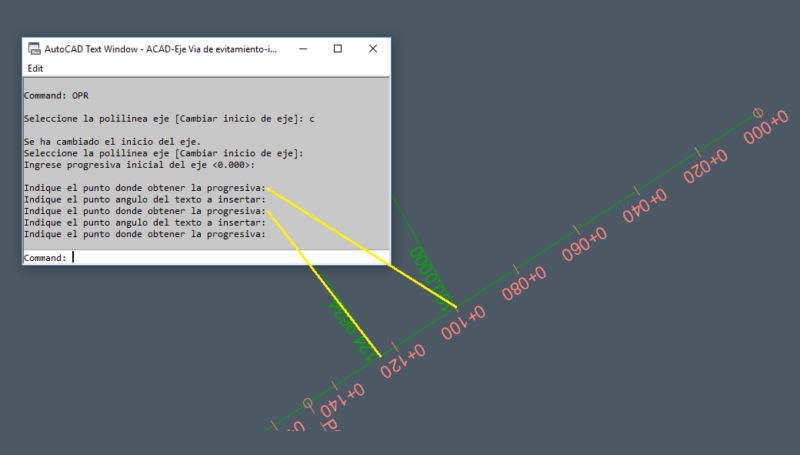

- Ingresa el nombre del comando: OPR
- Selecciona la polilinea eje o ingresa la letra «C», para cambiar el inicio del eje.
- Ingresa el valor de inicio (ó progresiva inicial) del punto inicial de la polilinea por defecto: 0.00
- Inidica los puntos en la polinea de los cuales deseas obtener la longitud o progresiva.
