Trabajar con referencias externas es una muy buena costumbre si se trabaja con datos de origen que sirven para diferentes archivos, pero algunas veces nos pueden jugar una mala pasada al moverse las rutas o no copiar los archivos referenciados.
Por ejemplo, un plano de curvas de nivel puede servir para generar diversos planos de plantas de diseño geométrico u otras especialidades, pero cuando se trata de distribuir los planos, las referencias externas pueden fallar al moverse las rutas o no copiar los archivos referenciados.
Esta rutina te ayudará a «insertar» todas las referencias externas que tengas en tu dibujo de CAD, excepto las que por laguna razón su ruta o «path» se ha roto, en ese caso la rutina te mostrará un mensaje indicándotelo.
Para utilizar esta rutina debes de hacer lo siguiente:
- Carga el archivo lisp en AutoCAD.
- Ingresa el nombre del comando: BXR
- Presiona la tecla Enter para que la rutina haga su trabajo.
El tiempo de la unión de los archivos dependerá del número de referencias que tenga el archivo y de lo pesadas que estas sean.

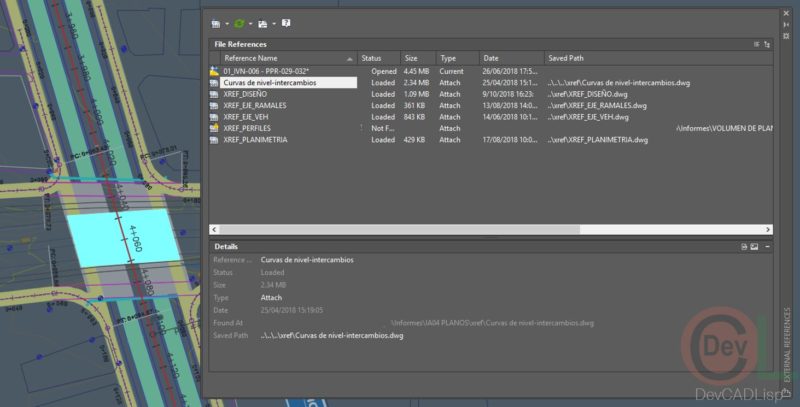

Si la rutina te muestra el mensaje «Existe al menos una referencia externa cuyo path (ruta) está roto, elimina esa referencia y vuelve a intentarlo.», abre el Xref Manager y elimina la referencia rota y vuelve a intentarlo.
