Esta rutina Lisp, te ayudará a generar una tabla en CAD y además también podrás exportar a una hoja de cálculo de Excel los datos de ancho y largo, unidades y nombre (referencial) de un rectángulo que representa una placa de despiece.
La rutina te ayuda a identificar cada polígono por su respectivo nombre, este nombre se genera de forma automática y en forma secuencial a partir de un sufijo que se ingresa al iniciar el comando.
Para utilizar esta rutina debes de hacer lo siguiente:
- Carga el archivo lisp en AutoCAD.
- Ingresa el nombre del comando: DRP
- Ingresa el número de decimales que tendrán las medidas en la tabla <2>:
- Ingresa el número de decimales en las dimensiones <2>:
- Ingresa la altura que tendrán los textos a insertar <20.000>:
- Ingresa el factor de escala de la altura que tendrán los textos a insertar de la denominación de la pieza con respecto a las cotas en el centro de la pieza <1.5>:
- Ingresa el texto para el título de la tabla <DESPIECE DE PLACAS (mm)>:
- Ingresa un prefijo como nombre de cada placa <PZ->:
- Ingresa la cantidad de unidades por defecto para cada pieza <10>:
- Selecciona las placas a procesar una a una o todas en modo ventana:
- Indica un punto superior izquierdo para insertar la tabla con los datos:

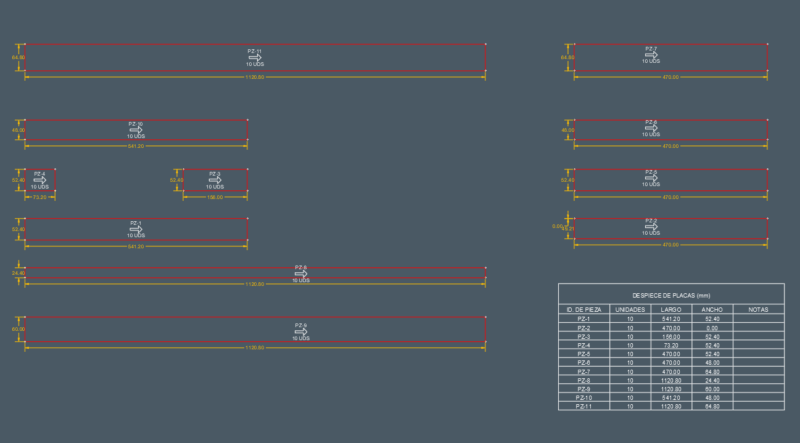

El resultado es una tabla con los datos de cada placa de despiece y los datos exportados de cada una de ellas a un archivo CSV de Excel.
Hola Mario, descargue la aplicación y la trate de usar en cad 2021 una vez que la cargo cuando le doy el comando DRP para usarlo autocad me devuleve lo siguiente
5.1.msg: no function definition: C:DRP
y no funciona, me podrías ayudar
MARIO, buenas noches, estuve probandolo en autocad 2018 y autocad 2013 y me presenta problemas, solo me coloca una de las medidas (ancho), y se bloquea el autocad, no se porque, si me puede ayudar te agradezco y gracias por ese conocimiento.
Hola Jose. Puedes tomar una captura de pantalla cuando se te presenta ese bloqueo para ver de que se trata?
