Algunas veces o muchas te habrá sucedido que deseas cambiar el nombre del Layout (Presentación) de tus planos en AutoCAD, esto puede ser una tarea sencilla, pero si hablamos por ejemplo de más de 50 Layouts, el trabajo se pone pesado para hacerlo uno por uno, no te preocupes que con esta rutina renombrarás todos los layouts en un segundo.
Normalmente todas las láminas son producidas por aplicaciones verticales de AutoCAD (Civil 3D, Mechanical Desktop, etc) y son nombradas automáticamente según el prefijo y tipo de formato para la numeración que hayas elegido, pero volver a renombrar las láminas una vez que las hayas generado o más aun cuando todo el diseño ya este en CAD es un proceso muy tedioso.
Esta rutina te ayuda a renombrar automáticamente todos los layouts, para ello solo debes de indicar un sufijo antes del número secuencial y el formato que tendrá este número.
Para utilizar esta rutina debes de hacer lo siguiente:
- Carga el archivo lisp en AutoCAD.

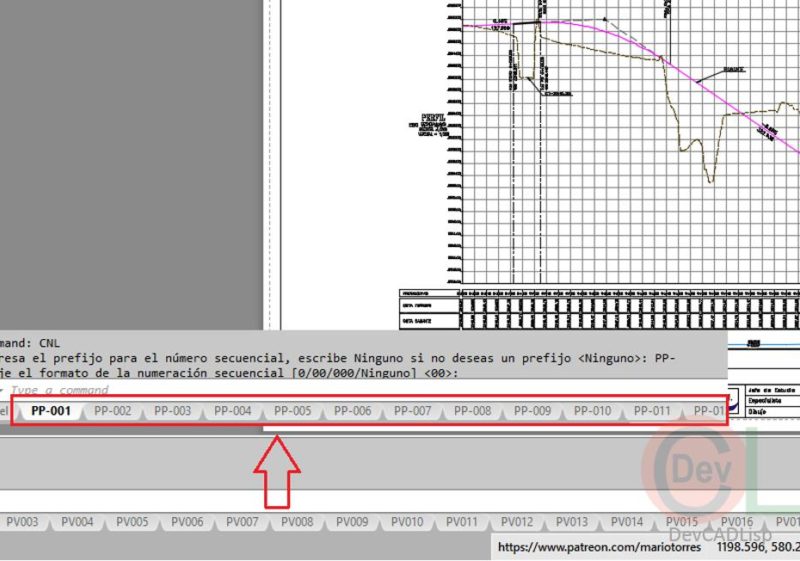

- Ingresa el nombre del comando: CNL
- Ingresa el prefijo para el número secuencial, escribe Ninguno si no deseas un prefijo (o por ejemplo puedes ingresar PP-).
- Elije el formato de la numeración secuencial [0/00/000/Ninguno] (Si ingresas 00, el nombre será algo como esto: PP-001).
Esto eso todo, en unos segundos se habrá cambiado el nombre de todos los layouts o presentaciones del espacio papel.
Tengo una observación, no se enumeran según la posición, sino, según el orden de creación, me pasó que cuando ejecuto a veces no me queda en secuencia, sino según se fueron creando los layout, será que se puede corregir ese impase..Saludos gracias!
Hola Antonio. Claro, lo tendré en cuenta.
