Con esta app Lisp podrás generar mallas de coordenadas dentro del polígono o polígonos seleccionados, la rutina también crea las etiquetas de las coordenadas en cada intervalo definido en el cuadro de diálogo de la rutina.
Las coordenadas que genera la rutina son del tipo X,Y o E,N (UTM) con una etiqueta como prefijo o sufijo por ejemplo «ESTE=» o «E=», las cuales también pueden ser un valor vacío para indicar que no se desea etiquetar las coordenadas.
Todos los elementos son creados en dos capas que se generan a partir del nombre de la capa actual, estas dos capas se crean con la finalidad de ocultar una u otra de acuerdo con lo que se desea visualizar en los mview de las presentaciones (layouts) de cada plano.
Por ejemplo, si la capa actual se llama Grilla, la rutina genera las capas Grilla1 y Grilla2 de tal forma que se puedan ocultar o mostrar para visualizar la malla deseada.
Las opciones que puedes establecer en la rutina son las siguientes:
Distancia de la coordenada al extremo: Es la distancia desde el extremo de la línea de la cuadrícula hasta donde empieza el texto (por defecto 2).
Para utilizar esta rutina debes de hacer lo siguiente:
- Carga el archivo lisp en AutoCAD.
- Ingresa el nombre del comando: M4
- Selecciona los polígonos que representan los bordes de las mallas de coordenadas a generar, de preferencia en orden secuencial.
- Enter para finalizar la selección y generar las mallas de coordenadas.

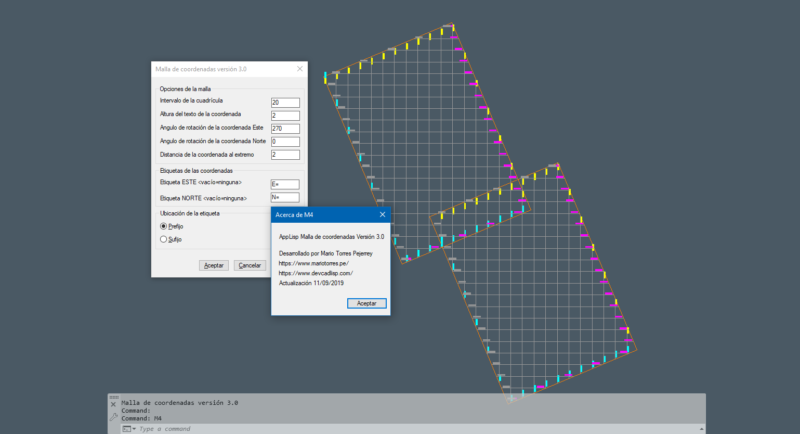

El resultado es el dibujo de las mallas con coordenadas y etiquetas dentro de los polígonos seleccionados de acuerdo con los parámetros establecidos en el cuadro de diálogo.
Hola, para que versión de AutoCad es la rutina yo tengo la 2021 y no la puedo usar
Buenas Noches, como nos ponemos de acuerdo para la creación de un lisp de una grilla personalizada, desde ya gracias.
Que tal? Como consigo la Subscripcion por esta rutina y la rutina EPG?
Hola Fernando. Puedes realizar tu suscripción desde esta página: https://www.devcadlisp.com/estrategia-para-la-sostenibilidad-y-crecimiento-de-devcadlisp-com/
Saludos, felicitaciones por los líos, este no se puede descargar Rutina Lisp para dibujar mallas de coordenadas UTM (X/E,Y/N)
Hola, si, se puede. Sigue intentando.
Hola algun lips para. Generar la memoria descriptiva desde el plano de autocad
Buenos días, donde encuentro la contraseña del archivo, gracias.
Sir I have loaded the program in autoCad 2019 and it works fine. Excellent piece of work by you guys. Can anyone help me to write a land survey software. Have one up and running but only in Autocad2004 on WinidowsXp (32bit). Need to rewrite. Cost should not be a problem. It is rather a challenge. Its written in Visual C++ and linked to Autocad. Can it be written in Lisp?.
Buenas noches
No pude ejecutar la rutina porque me sale un mensaje de error
Command: AP
APPLOAD Generar-malla-de-coordenadas-v3.vlx successfully loaded.
Command:
Malla de coordenadas versión 3.0
Command:
Command:
Command: M4
; error: no function definition: ACET-ERROR-INIT
Command:
Cual puede ser el error? uso autocad 2019
Hola Helmut. Por el mensaje de error, veo que puede deberse a que cuando instalaste AutoCAD, no instalaste las utilidades Express (Express Utilities).
Reinstala AutoCAD y agrega esta opción.
La mayoría de los lisp son de formato vlx , el cual no admite en autocad para mác por favor alguna solución ? Agradecido por su respuesta, y si tuvieran algún lisp para generar el cuadro de construcción de un polígono ? Dejo mi correo guzvu20@gmail.com
Hola Guz,
Si, estas applisp están en formato VLX, pero aunque estuvieran como formato .lsp, la mayoría que he desarrollado y publicado aquí, no se podrían usar en MAC debido a que parte del código fuente es Visual Lisp y estos ensamblados hacen llamadas a APIs de Windows.
Sólo las rutinas planas o con lenguaje AutoLisp puro, son compatibles con MAC, pero programar con lenguaje puro, es un poco mas extenso y con algunas carencias.
Hola estimado, me podrías decir porqué tenemos diferentes tipos de archivos para Estas rutinas lisp? conozco ya *.vlx *.arx *.fas
Imagino que es la forma de compilar los archivos .lsp y (seguramente) el .dcl, pero porqué vlx y no otro?
Hola Emmanuel, efectivamente, la idea es compilar «unir» varios archivos en uno solo.
El uso de un determinado tipo de extensión del archivo depende de la tecnología que uses para programar, para el caso de los programas realizados con AutoLisp con extesnión .lsp, .fas i DCL se compilan en .VLX porque dicha compilación se hace en el IDE (Entorno de desarrollo Integrado) VLIDE (Visual Lisp IDE), en Visual Lisp tambien se puede compilar un archivo Lisp en .fas para usarlo por si sólo o usarlo como parte de un archivo VLX.
Para el caso de una extensión .ARX, esta extensión se genera como resultado de crear una aplicación desde Visual Studio, normalmente programada con el lenguaje C++.
Saludos.
excelente apote
