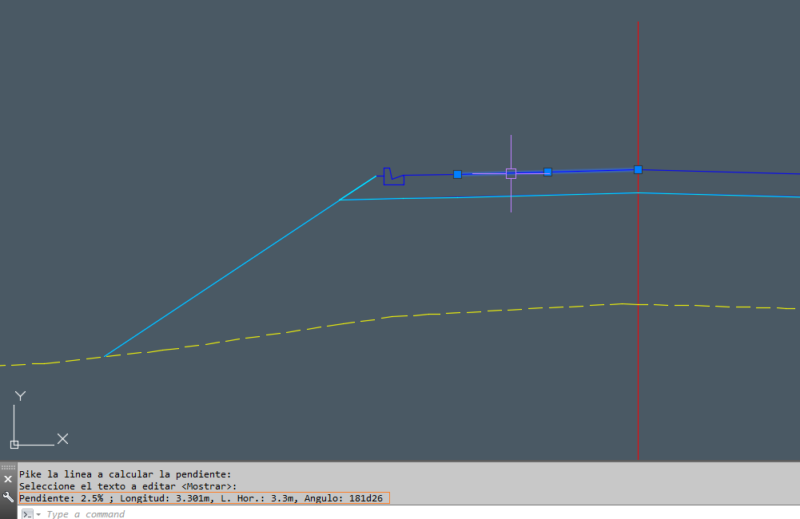

Este comando (rutina Autolisp) obtiene el valor de la pendiente de una línea o una polilinea, además también obtiene la longitud de la línea, la longitud horizontal y el ángulo.
Presenta una gran ayuda cuando deseamos controlar nuestras pendientes, para obtener la pendiente solo basta con seleccionar la línea o polilinea, el resultado se puede mostrar en pantalla (línea de comandos) o seleccionando un texto (el valor de este texto cambiará por el valor de la pendiente hallada).
Vale la pena recalcar que en el caso de un polilinea, este comando halla la pendiente de solo el primer segmento.
Para utilizar esta rutina se debe de hacer lo siguiente:
- Carga el archivo lisp en AutoCAD.
- Ingresa el nombre del comando: PND
- Selecciona la línea o polilinea a obtener la pendiente.
Si se desea se puede seleccionar un texto para reemplazar su valor por la pendiente hallada, de lo contrario, solo se deberá de presionar Enter para obtener los resultados en pantalla.
