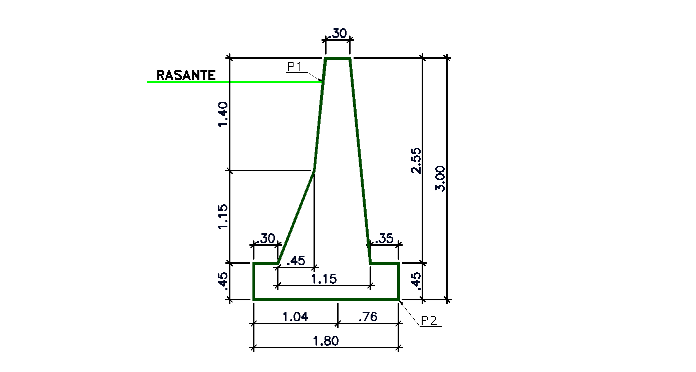

Esta rutina te permite dimensionar (acotar) una sección de muro generada con la rutina publicada anteriormente (ya que posee los mismos criterios de diseño), el resultado sería como la siguiente imagen (las medidas varían de acuerdo a las dimensiones del muro).
La rutina pregunta por la escala para los acotados que se generarán, esta escala sólo se refiere a la separación entre las líneas de los acotados, los tamaños y forma de los acotamientos dependen exclusivamente del actual estilo de dimensión y este debe de ser generado previamente por el usuario para la escala que se trabaja.
Para generar los acotamientos se debe de proceder igual como en la rutina anterior para la generación del muro, se indica un punto en el hombro de la rasante de la sección de la carretera, en el lado donde se necesite el muro y se indica la altura mediante la opción de indicar un punto en el fondo de la cimentación del muro.
Vale la pena aclarar que esta rutina solo acota una seccion de muro generada con la rutina del post anterior, ya que utiliza los mismos criterios de dibujo de la sección de muro, se puede modificar en el código las operaciones que calculan los puntos en el caso de que se desee aplicar para otro tipo de muro.
Para utilizar esta rutina debes de hacer lo siguiente:
- Carga el archivo lisp en AutoCAD.
- Ingresa el nombre del comando: MUD
- Ingresa la escala para las separaciones entre líneas de dimensión.
- Indica un punto de referencia (P1 de la imagen) en el muro.
- Indica el sentido del muro (Izquierdo o Derecho).
- Indica un punto en el fondo de la cimentación de la sección del muro (P2 de la imagen).
