Esta rutina es la primera de 3 que permiten generar muros de contención del tipo de gravedad, hace algún tiempo también compartimos con ustedes una rutina que generaba un muro de contención, esta vez la rutina genera un muro con diferente diseño (medidas).
Es de recordar que las obras de arte de una carretera (muros, alcantarillas, etc), no siempre son de igual diseño para cada obra, este diseño está en función de muchos factores de la zona misma en la que las construye.

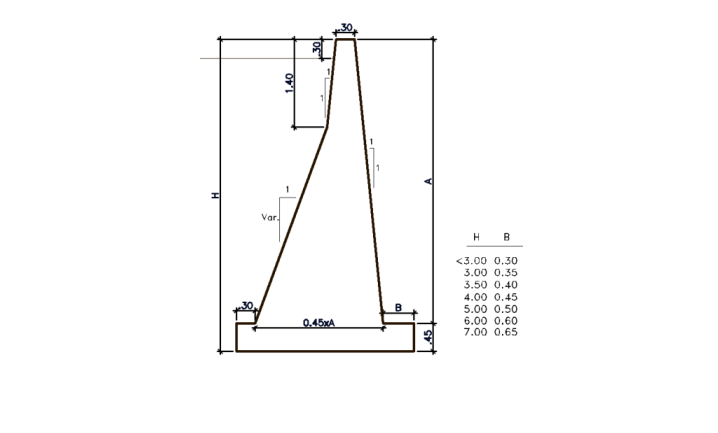

Esta rutina te permite generar un muro de contención con los siguientes criterios de diseño:
- Para generarlo se debe de indicar el hombro de la rasante de la sección de la carretera, en el lado donde se necesite el muro, con el lisp se puede generar el muro en cualquier lado, para eso solo basta con indicar el sentido (izquierda o derecha).
- Con respecto a la altura, esta se define mediante 2 opciones, la primera es una altura (H) entera definida y la segunda opción es definirla mediante una cota del fondo de la cimentación del muro, esta cota se puede indicar mediante un punto en pantalla, el programa se encarga de calcular la altura y todas las demás medidas a partir de ella.
- El programa está preparado para asumir los dos criterios de altura de muro: el primer criterio es un muro con altura constante, en donde la base de la cimentación no es horizontal y el segundo criterio (el más usado) es que la altura del muro sea variable, en donde la base de la cimentación es horizontal y no sigue las pendientes de la carretera.
La forma de utilizar este lisp dependerá de cada usuario, y para ello lo más conveniente será que primero pueda generar planos de muros sin la ayuda de ninguna rutina, de esta manera será mucho mas fácil entender la correcta utilización de este lisp.
Para utilizar esta rutina debes de hacer lo siguiente:
- Carga el archivo lisp en AutoCAD.
- Ingresa el nombre del comando: MUS
- Indica un punto en el hombro de la rasante del lado indicado.
- Indica el sentido del muro (Izquierda o Derecha).
- Elige como definirás la altura del muro (por altura o cota de cimentación).
